第1章 项目

产品名称

型号

灯管功率

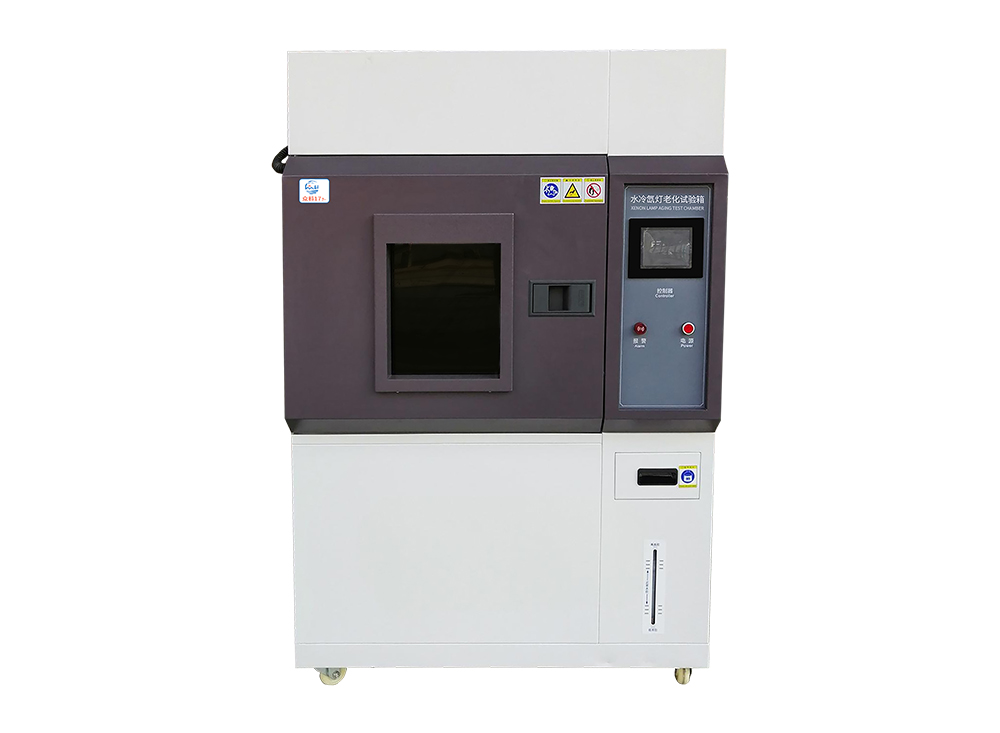

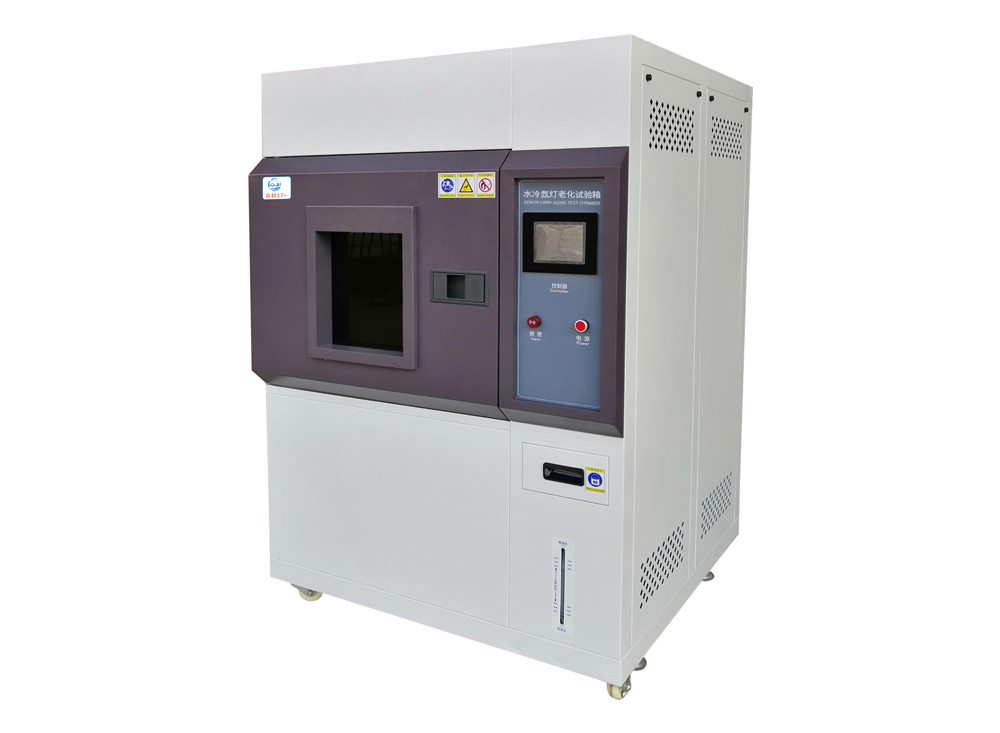

水冷氙灯老化试验箱

ZK-XD6500

6.5KW

第2章 规格方案书

一.适用范围

用于各种汽车内饰、塑料、油漆、涂料、电子电表、纺织、印染、染料、装饰材料、木地板、安全帽、皮革、石油化工、橡胶等行材料进行模拟日照光照人工老化试验及耐光、耐气候色牢度、耐光汗复合色牢度试验等。 通过设定试验仓内氙灯辐照能量、温度、湿度、喷淋、氙灯明暗交替等条件，提供标准需要的模拟自然环境，来测试材料的褪色、老化、软化、硬化、龟裂等性能变化。

二.满足标准

GB/T1865-2009   《色漆和清漆人工气候老化和人工辐射暴露虑过的氙弧辐射》

三.仪器特点：

1、曝晒面积：超大实验仓空间，转鼓式3层挂件样品夹，可测（70×150）标准样板67块；

2、光源系统：进口长弧氙灯、高光强6.5KW专业水冷氙弧灯；

3、过虑器：双重内外滤光组件，使过滤后的光谱完全符合GB、FZ、AATCC、ISO、JIS等标准要求；

4、辐照能量控制点：光照强度数字设定，实时监控，自动调节，符合不同标准对测试光源的稳定要求；

5、温度控制：黑板温度计（BPT）黑标温度计（BST）可切换和空气温度（CHT）与试样同工位检测，真实反映试样受测状况，所测数据经CPU处理后以数字、图表、曲线等方式显示在彩屏上，无须停机观察。

6、湿度控制：PTC高温双重加湿系统，加湿原件为SUS316材料持久耐用，加湿管防干烧保护，试验湿度准确稳定；

7、喷淋系统：样品前喷加后喷,高压喷出伞形雨雾，模拟自然淋雨效果,淋雨量0.4L/min。

8、数据输出方式：仪器配有USB端口，可直接采用U盘导出测试数据据以EXL表格文档并在电脑上读取；

9、数据显示方式：彩色触摸屏显示操控，中英文操作，多种试验监控模式（数字、曲线、表格），操控方便，直观清晰。

10、标准设定：内置11组程序可自定义AATCC、ISO、GB、JIS等多种测试标准，并永久保存，直接选择进入即可开始试验

11、耐久运转：一次测试时间可连续运转1000小时以上，满足特殊行业材料老化测试

12、灯管组合：原装进口灯管和双重A型或B型滤光器组合与进口品牌机器可互通互换。

四.技术参数

1、型号：ZK-XD6500

2、工作室尺寸：750×750×750（D×W×H）㎜

3、外型尺寸：1050㎜×1270㎜×2060㎜（深×宽×高）

4、灯管功率：6.5KW

5、灯管数量：1支（原装进口水冷型灯管）

6、能量控制点：@340nm

7、辐照强度： 0.25～0.68W/m2@340nm

8、辐照调节：内置式太阳眼，辐照闭环监控PID自动调节

9、滤光片：双重特殊玻璃滤光器组合可模拟不同试验环境

10、空气温度范围：35～80℃（可调）

11、黑板温度范围：35～100℃（可调）

12、黑标温度范围：35～110℃（可调）

13、温度波动度：±0.5℃

14、温度均匀度：±3℃

15、湿度范围：光循环时：30～65%R.H；暗循环时：45～98%R.H%；

16、湿度均均度：±5%R.H

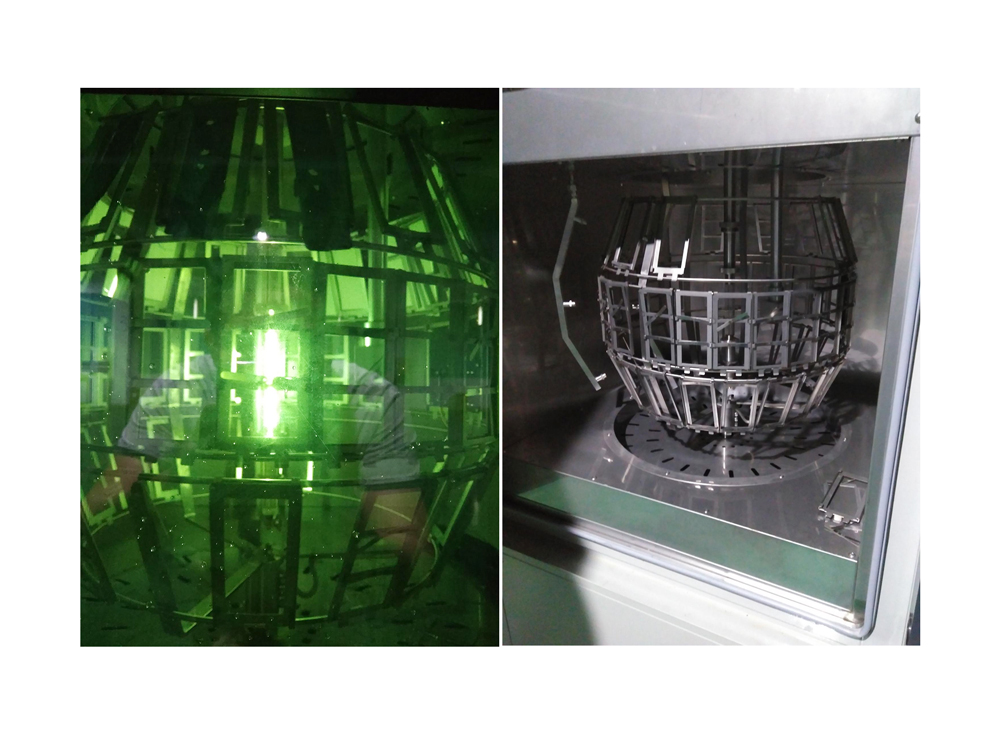

17、试样架：转鼓式试样架3600围绕灯管中心旋转

18、试样夹：70×150标准试验夹弹压式安装更方便

19、暴晒面积：6500cm2

20、黑暗光照循环周期：0～9999H循环设定

21、淋雨周期：0～9999min循环设定

22、喷淋方式：试样表面喷淋、背喷淋

23、进口灯管：1支

五.结构材质

1、箱体结构：由试验箱体、加热/加湿/光照/喷淋/凝露/风循环系统和电器控制柜组成

2、外壳材质：高级不锈钢板或A3钢板彩色喷粉处理

3、内胆材质：SUS316不锈钢板，耐腐蚀，易清洁，美观大方

4、箱门：向左开门，操作方面、节约空间，门上带防紫外线玻璃，门边由进口硅橡胶紧迫密封

5、样品架：全不锈钢制造，折弯成型

六.控制系统

1、显示屏：10.4英寸超大彩色触摸屏人机界面；

2、操作语言：中文；

3、运行模式：程式运行（黑暗、光照交替模式）或定值运行均可；

4、测试标准：内置11组程序可自定义AATCC、ISO、GB、JIS等多种测试标准，并永久保存，直接选择进入即可开始试验

5、操作项目：黑板温度（BPT）或黑标温度（BST）、测试箱温度（HTC）、相对湿度、辐照度、氙灯灯管温度、辐照曝晒计时、超温温度设定、运行时间设定、喷淋时间（喷淋、停喷周期）温湿度辐照度运行曲线监控、运行状态监控、报警功能监控；

6、报警保护功能：温度超温、风机过载、氙灯过热、水箱缺水、电源缺相、加湿器防干烧等。当各故障发生，显示屏直观指示机器故障原因及排除方法并联动保护功能启动；

7、保护设计：全方位安全监测保护设计，可实现无人值守全程安全运转

8、数据存储：大容量数据存储功能可储存时间6个月，USB端口U盘直接导出

七.安保装置

1. 灯管保护：为了使氙灯能正常工作，不致损坏，本设备使用冷却系统与灯联锁，如冷水机出现故障氙灯自动熄灭，全机停止工作的保护设施

2.水路保护：灯管循环水路缺水时，灯点不亮保护灯管不至损坏

3.水温保护：系统有独立的水温超温设置保护，延长灯管使用寿命

4.缺水保护：加湿为外部自动补水，如加湿部件长期缺水控制仪自动报警

5. 加湿保护：加湿管防干烧超温保护系统，保护加湿桶缺水干烧

6.电源相序：缺相、相序、漏电，电源故障时保护机器不被损坏

7.电机保护：电机热过载保护，保护电机稳定运转

8. 超温保护：控制系统界面有超温温度设定值保护，如箱内温度超过设定值报警起动

八.装机条件

1. 装机电源：AC380V 50HZ

2.装机功率：10KW

3.使用水源：系统必须使用超纯净水（用户需自备纯水机）

4. 加水方式：实现无人工操作，整机自动加补水

7. 周围环境：周围无强烈振动

8. 环境温度：15～25℃，湿度﹤90%R.H

9. 排水系统：机器运转过程外排污水，室内必须留有排水管道系统

九.主要配件

名称

型号

数量

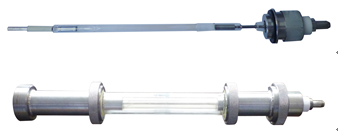

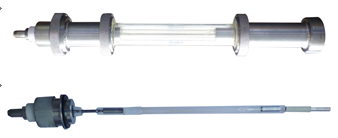

灯管

6.5KW

1支

内外滤光器

日光型或窗玻璃型

1套

无线光纤传感器

XDB3000

1套

灯源系统

XDX6500

1套

BST黑板温度计

BST100

1套

BPT黑标温度计

TPT100

1套

湿度传感器

PT100湿球纱布

1套

控制器

ZK-3000

1台

转鼓架

D640

1套

样品夹具

75×150mm

67套
