数码管控制器盐水喷雾试验箱使用指导书
一：构造简介
试验室内部
喷 塔：内藏式玻璃喷头置于喷管内部，喷雾经由塔管引道再经锥形分散器分散到试验室内部。
喷雾调节器：调整喷雾量之大小，调高喷雾量增加，调低喷雾量减小。
盐 水 槽：位于喷塔底部，此槽之盐水足经由盐水补充瓶注入。盐水槽之水位由浮球控制，可自动控制水位，槽内底部有清洗用之排水口由硅胶控制。
收 集 器：喷嘴所喷出之落雾量，以自由落体方式于80cm2之漏斗杯内，再由管道流至计量杯内。
湿 球 杯：L形湿球杯乃属连用湿度时装水之容器。
置 物 架：此架由塑钢制成，故集中点重量以不超过2KG为限，如分散放置尚可承受10KG以内。置物架下有二排圆孔，配置物棒成15°～30°斜面。
加 热 水 槽：此水槽附着于试验室底部，用于装水加温保持试验室温度平稳、其功能加热，保温。
试验室外部
干温球温度计：读取试验室内之温湿度。
计 量 桶：收集每次试验之喷雾量，50ml之刻度。
隔 绝 水 槽：利用水密封原理，以避免盐雾外泄。
饱和空气桶 ：放置于空气箱底部，密封式，采用SUS＃304不锈钢板制成。其功能在于空气经由此桶加温、加湿，使空气达到温度后至喷嘴喷雾，增加试验室温度稳定性。
盐水补充瓶：自动补充盐水槽预热之盐液。
试 验 盖：屋顶式斜角100度透视盖，用于覆盖于试验室上方结合为一体。
调 压 阀：调节压缩空气之压力。
压 力 表：此表指针所显示之压力是空气经由饱和空气桶加温，传达喷嘴时所达到的压力。（试验条件1KG/CM2）
排 气 管：英制2＂口径管线，接合此排雾于室外，不可有积水现象，使其雾气自然排出。
排 水 管：1/2＂口径管线，其废水由此排出。
入 水 口：补充试验室及饱和桶之水位至正常使用状况。
控制系统

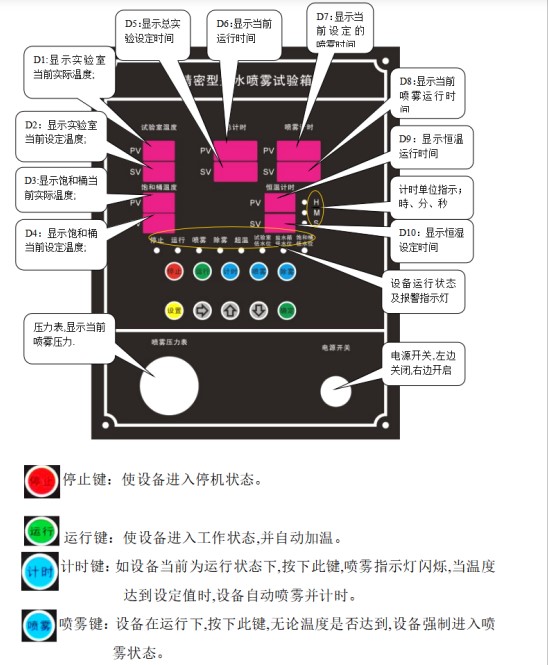

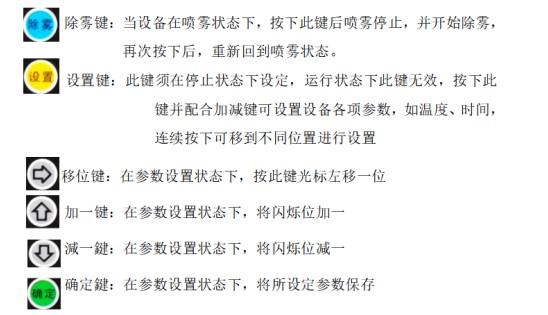

二：操作面板标示内容及按键说明
三：简易操作指南
1、 接好设备电源及气源，电源为AC220V 50HZ，进气管为外径8mm。
2、 打电设备电源开关，按设置键进行参数设定。NSS实验时，实验室温度为35℃，饱和桶温度为47℃。AASS及CASS实验时，实验室温度为50℃，饱和桶温度为63℃。连续盐雾实验时须将总实验时间及喷雾时间设为一致，恒温计时设为0。间断式盐雾实验时，总计时上设定为总实验时长，喷雾计时及恒温计时上设定好喷雾及停喷周期时长。
3、 同时按下除雾及确定按键，可设定时间模式，如S、M、H。每按一次，时间模式改变一次，根据指示灯显示情况可清楚了解目前时间模式。
4、 按下运行键，如设备水位不足，报警指示灯会点亮并伴有蜂鸣报警。水位未补足前，设备无输出。以防电热器干烧而损坏设备。
5、 当水位报警灯熄灭后，按下计时键，设备进行升温待机中，温度达到设定值后，设备自动喷雾，当时间运行完毕，设备自动停机并除雾。或直接按下喷雾，进行喷雾强制运行。喷雾开始后时间同时运行。
6、 实验中如须查看产品腐蚀状况，可先按下除雾键，设备开始除雾。查看完成后，再次按下除雾键，设备再转为喷雾状态。
四：安装需知及注意事项
1、电源220V 单相 15A
2、机器放置位置后面离墙约50cm左右,两侧则留维修之空间。
3、机器外线为总电源线3.0cm2 ,电源线之前请再加装一双无熔丝开关或门刀开关(约15A)
4、排水管可用PVC1/2 硬管排放,需注意水管应往下。

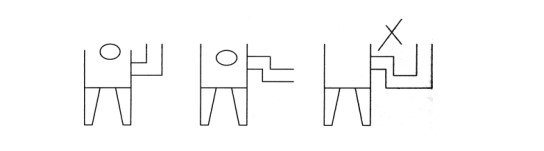

排气管需用硬管PVC1/2 硬管,沿伸至室外排放,需注意排报管之安装,可由机器平行向下。
5、机器之安装位置,请避免阳光直照射,以免影响测试之条件.
6、机器之安装位置,应尽量勿靠近其他电器设备或易燃物品,以免危险.
7、本机器为PVC塑料制成,请勿用力碰撞以免破裂,使用温度请勿超出试验标准范围,以免因过热而变形.
伍：功能异常判断及处理
|
状 况 |
原 因 |
处 理 |
|
试验室无上升到所设定之温度 |
1. 试验室温度控制器温度设定过低(低于环境温度) 2. 试验室安全保护开关设定过低 3. 加热系统故障 4. 控制器故障 |
1. 将温度控制器设定于所需温度 2. 将安全保护开关设定于所需 3. 通知本公司 4. 通知本公司 |
|
饱和桶温度无法上升到所设定温度 |
1. 饱和桶温度控制器温度过底 2. 饱和桶安全保护开关设定过低 3. 加热系统故障 4. 电磁继电器故障 5. 控制器故障 |
1. 将温度控制器设定于所需温度 2. 将安全保护开关设定于所需温度 3. 通知本公司 4. 通知本公司 5. 通知本公司
|
|
喷雾量不足 |
1. 喷雾调节放置过低 2. 预热槽内之玻璃过滤器阻塞 3. 压力设定过低 |
1. 将喷雾调节器调高 2. 将玻璃过滤器清洗干净 3. 将调压阀调1kg/cm2 之压力，空压机上标有一调压阀调整至2kg/cm2 之压力 |
|
无法喷雾时 PS:喷嘴之空气管与吸水管之装置方法(直型管为吸水管，L型为空报管) |
1. 空气压缩机没有运转或空压机没有压力提供 2. 空气压缩机出口之总开关没有打开 3. 电磁阀故障 4. 压力表故障或压力太低 5. 喷雾阻塞 |
1. 将空压机按键打开
2. 将空压机总开关打开 3. 通知本公司 4. 通知本公司 5. 将喷嘴拆下清洗（请小心拆装） |
|
状 况 |
原 因 |
处 理 |
|
水位不足警报灯亮时 |
1.表示水位过低 |
1.检查入水口源是否有水进入 |
|
打开电源后操作无法运转 |
1.加温水槽内水位太低时将会切断操作之电源 |
1.将加温水槽之水位加至常状况即可 |
|
常温度控制器显示EEE |
1. 温度控制器故障 2. 感温棒故障 |
1. 通知本公司处理 2. 通知本公司处理
|
|
喷雾量过高时 |
1. 喷雾调节器放置过高 2. 玻璃喷嘴经长期使用，喷嘴口径过大 |
1. 喷雾调节器调低 2. 更换新的玻璃喷嘴 |
陆：维护事项
1. 试验时间如超过一个月，请将加热水槽内的水更换。
2. 试验用之盐液如超一星期未使用，请勿再使用，以免影响测验之质量。
3. 试验时间如超过72小时，每过此时，将空压机内之积水排放。
※ 更换空压机机油，请勿启动空压机
4.如离下次实验时间间隔较长，请于此次试验完毕后清洗试验室内部，并将加热水槽内之水排放。
※加热水槽内之水排放---打开排水阀
隔绝水槽内之水排放---将中间硅胶塞拔起
预热水槽内之水排放---将内部硅胶塞拔起
4. 为确保测试质量之标准，每用3000小时之内，请定期更换玻璃喷嘴。压力桶内之水至少3个月要求更换一次。
5. 您在使用中遇到任何问题可以随时拨打广东众科实验仪器设备有限公司服务电话0769-86291846
