1. 产品名称

产品型号

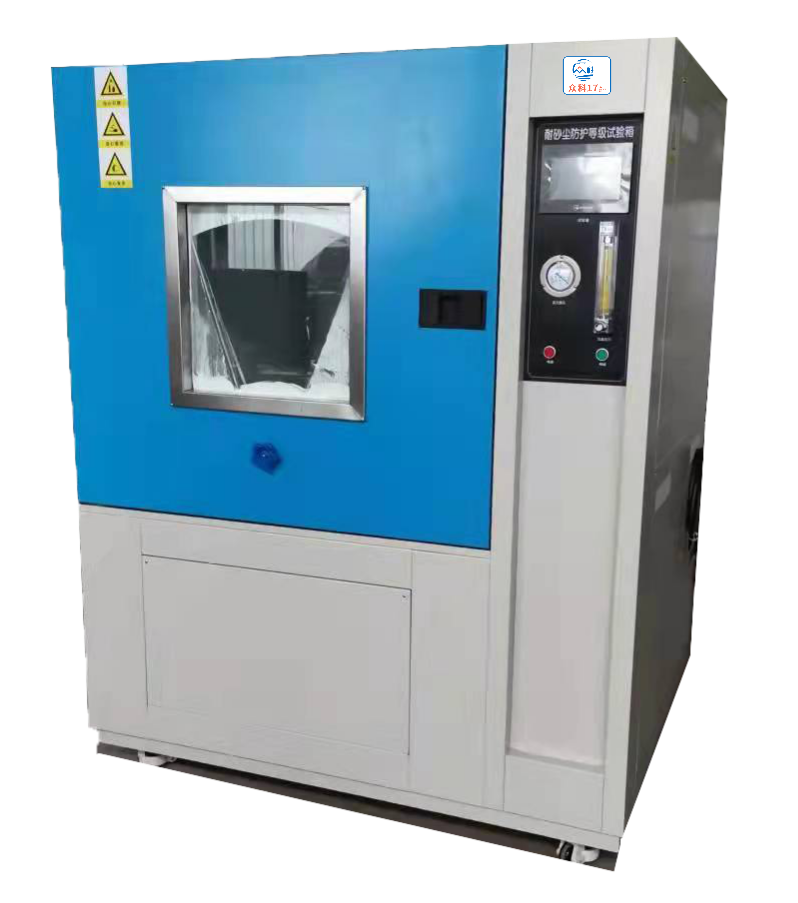

砂尘试验机

ZK-SC(1000 )-IP（5)(6)

2. 试样限制

本试验设备禁止：

易燃、易爆、易挥发性物质试样的试验或储存

腐蚀性物质试样的试验或储存

生物试样的试验或储存

强电磁发射源试样的试验或储存

放射性物质试样的试验或储存

剧毒物质试样的试验或储存

试验或储存过程中可能产生易燃、爆炸、挥发、剧毒、腐蚀及放射性物质的试样的试验或储存

3. 容积、尺寸和重量

3.1. 标称内容积

（ 1000）

3.2. 测试区内箱尺寸

W(1000 )mm × H(1000 )mm × D( 1000)mm

3.3. 整机外型尺寸

W(16000)mm × H(1950 )mm × D( 1150)mm

3.4. 重     量

( 150)KG

4. 性能参数

4.1. 测试环境条件

环境温度为+5~+28℃、相对湿度≤85%

4.2. 测试方法

GB2423、GB4706、GB4208、DIN

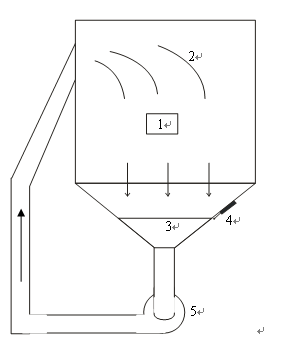

4.3. 吹尘原理

4.4. 箱內温度

15~45°C

4.5. 箱內相对湿度

45%~75%RH

4.6. 网标称线径

50um

4.7. 线间标称间距

不大于70um

4.8. 箱內粉尘用量

2Kg/m³

4.9 . 气流速度

≤2m/s

4.10. 吹尘时间

0~9999.9h可设定

4.11. 传感器

测试箱温度传感器：PT100，烤尘温度传感器：PT100

4.12. 振动时间

1～9999min可调

4.13. 试验时间

1min～99h59min

5. 控制系统

5.1吹尘时间

可分别对吹尘涡旋气泵、粉尘振动马达和试验时间进行控制。

5.2吹尘周期

连续、周期吹尘任意选择时间设定。

5.3振击时间

振动和停止振动时间自动交替进行。

5.4烤尘系统

1.高温型镍铬线，发热迅速

2.PT100温度传感器，PTD+SSR控制，外加温度开关保护

5.5吹尘系统

1.涡旋式气泵，低噪音、动力强劲

2.过电流保护装置，预防不良工况带来的破坏

5.4真空系统

（IP6机型适用）

1.高效涡旋式真空泵，低噪音、低能耗

2.微型流量计，直观显示被测物品密封程度

3.独立的真空压力表和系统压差表，系统压力参数一览无余

4.压差开关驱动节气电磁阀，精确控制系统压力

5.管道行粉尘过滤器，拆装维护方便，提高真空泵的使用寿命

6.增设流量控制阀，自由调节系统压力

5.5 OYO微电脑控制器

1. 5.7英寸，640×480点阵，TFT彩色LCD显示器

2. 中英文菜单（可自由选择）触摸屏方式输入

3.故障报警及原因、处理提示功能

4.断电保护功能

5上下限温度保护功能

6.日历定时功能（自动启动及自动停止运行）

6. 结构特征

6.1. 箱体结构

测试区、仪表电控区、机房分区设计，模块化组合，满足测试及维护的人性化的操作, 箱体底部采用高品质可固定式PU活动轮，便于客户移动。

6.2 箱体材质

1.外胆材料：优质彩钢板静电喷涂

2.内胆材料：优质耐热耐寒不锈钢板

6.3 测试箱门

单开铰门（面对箱体时，左铰链，右把手） 硅橡胶紧迫密封装置，带有大型观察窗，并配有不锈钢雨刷

7. 安全保护装置

1. 温度异常防护

2. 空气调节通道极限超温保护

3. 电机过热保护

4. 过载及短路保护

5. 总电源相序和缺相保护（三相式电源适用）

8. 其他配置

8.1电源线缆

AC220V电源：三芯（单相两线+保护地线）电缆1条（约4米长）

8. 总电源开关

NFB断路器，

9. 运输 试验箱为整体式，整体运输

9.1 尺寸

最大运输尺寸（不含包装）： “参见3.3外型尺寸”

9.2 重量

最大运输重量（不含包装）： “参见3.4重量”

10. 使用条件 由用户保证下列各项条件

10.1环境条件

1.温度：5℃～28℃

2.相对湿度：≤85%

3.气压：86kPa～106kPa

10.2供电条件

AC220V电源要求：1.单相两线+保护地线

2.电压范围：AC（220±10）V

3.频率允许波动范围：（50±0.5）Hz

4.保护地线接地电阻小于4Ω

5.要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立供本设备使用

10.3 最大电流

最大功耗

10A

2KW

(在环境温度+25℃、无试样、运行工况稳定一小时后测试获得的数据)
