1.1 用途

主要用于电池安全性能检测中炉热试验、加热测试等。

1.2 设备要

特点及功能

超温保护,超负载自动断电系统；

全新耐高温长轴马达；

底部装 4 个脚轮，方便移动和固定；

循环系统:强制水平送风循环；

加热系统:PID+S.S.R；

计时功能:温度到达设所设定时间时，断电报警指示；

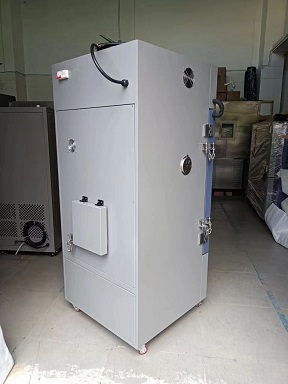

试验箱体设置有排风系统。箱体顶部装有 1 个鼓风机排放测试区的烟雾，排

烟管向后部伸出：直径 100mm；

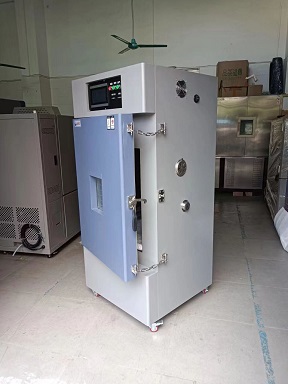

试验箱体前门采用加强设计，门左边装有外露式铰链,右边装强力门锁扣,有

效的封锁门,铰链和锁扣采用加强的设备标准件；

GB 31241-2014《便携式电子产品用锂离子电池和电池组 安全要求》

MT/T 1051-2007《矿灯用锂离子蓄电池》

YD 1268-2003《移动通信手持机锂电池及充电器的安全要求和试验方法》

GB/T 18287-2013《蜂窝电话用锂离子电池总规范》

UL 1642《锂电池标准》2054《家用和商用蓄电池组》

IEC62133-2012《含碱性或非酸性电解液的蓄电池及蓄电池组-便携设备用密封蓄电池好 蓄电

池组的安全要求》

3.1 标准要求

将电池按照规定的试验方法充满电后，将电池放入试验箱中。试验箱以（5±2）℃ /min的温升速率进行升温，当箱内温度达到130℃±2℃后恢复至室温，并持续

30min。

3.2 接收的标 准

电池应不起火、不baoza。

4.1 控制方式

彩色触摸屏控制器,方便直观, 全自动恒温,温度迅速补偿功能.超负载自动断电

系统.温度到达所设定时间时，断电报警指示。

5.1 照明功能

门外部装有 LED 灯,节能高亮度,方便观察测试区电池测试时的状态；

5.2 排烟功能

测试产生的烟雾废气可通过顶部的鼓风机通过管道排放到室外；排烟管直径

100mm；

5.3 安全防爆

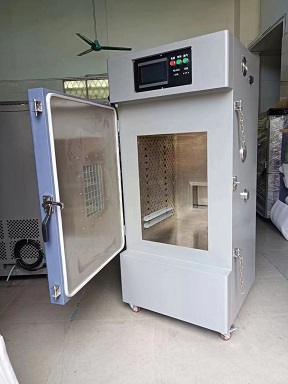

门装有 20mm 厚度的钢化防爆玻璃；玻璃前面安装了一张活动的不锈钢丝隔网,增 加安全性能,同时也方便抽取清理；

门内部加焊了加强筋使门更加牢固增加强度；

外部的链接铰链门锁采用高强度的标准配件，安全,方便安装与更换；

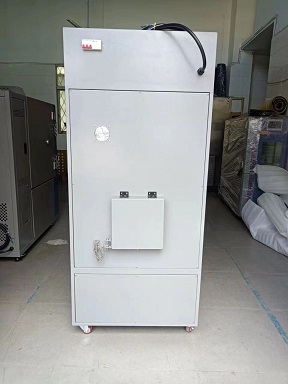

箱体后部带有防爆泄压门 150*150mm。

6.1 内箱尺寸 mm

W500×D600×H750；

6.2 外箱尺寸 mm

W800×D850×H1840；

6.3 控制器

位于机台上方，不锈钢豪华拉手，配防爆锁门扣；

6.4 内箱材质

采用不锈钢材质，内腔洁净光滑，易于清洁且不留残渣，耐腐蚀性强。所有内部材质使用低污染的材质，内桶全部采用无痕氩弧焊接；

6.5 置物架

2 层，可活动，喷绝缘铁氟龙处理，防止电池置于架子上时短路

6.6 外箱材质

1.5MM 厚度 SECC 钢板，精粉体烤漆处理；

6.7 底座

采用 45#槽钢（厚度 6mm）焊接而成；

6.8 门锁

门锁位置内壁加装 5mm 厚钢板补强，上下装两条防爆链，单向可承受≥20KN；

6.9 密封条

门与箱体之间采用双层硅橡胶密封条，耐高温，抗老化，使用寿≥10 年；

6.10 保温材质

整个内箱体保温层厚度达 100MM，采用耐火级高强度 PU 聚氨酯发泡保温绝缘材料(比一般 PU 更具断热,耐火功效),保温系数:小于 0.0212kcal/m∙hr；

6.11 循环系统

特殊防潮兼散热设计，不锈钢加长轴心循环马达，配耐高、低温铝合金多翼式 扇叶；

6.12 送风方式

水平送风；

6.13 内部观察窗

使您在何时候都可以通过观察窗清晰地观察箱内测试样品的试验状况；

6.14 排烟管

后部带有排烟管φ100mm。

7.1 温度范围

RT+10～+150℃可任意调节；

7.2 标准要求

1 、RT~130℃ , 5℃/min,保持 30min

2 、RT~150℃ , 5℃/min,保持 60min

3 、RT~150℃ , 5℃/min,保持 30min

4、RT~150℃ , 5℃/min,保持 60min

7.3 温度波动度

±0.5℃;

7.4 温度均匀度

±2.0℃;

7.5 升温速率

5℃/min（线性可设置）；

7.6 计时设置

99H59M59S 可设置；

7.7 降温方式

自然冷却；

7.8 温度控制

PID 微电脑自动演算 PV/SV 同时显示，可在机器温度允许范围内根据个人意 愿自由设定所需温度，并可通过表内 PID 参数设定确保它的控温的准确性，

也可由表内自身所带的系统自我演算得出适当的控温参数；

7.9 电流控制器

SSR 无接点 Relay，保持电流的高稳定性；

7.10 发热材质

不锈钢鳍片式镍铬合金电散热管，无污染且使用寿命长；

7.11 传感器

PT100 型高精度温度传感器；

7.12 电源

AC 220V±10% 50HZ；

7.13 功率

8.0KW；

7.14 重量

约 300Kg。

8.1 置物架

2 块（喷涂绝缘铁氟龙）

8.2 内部检测报告

1 份

8.2 操作说明书

1 本
