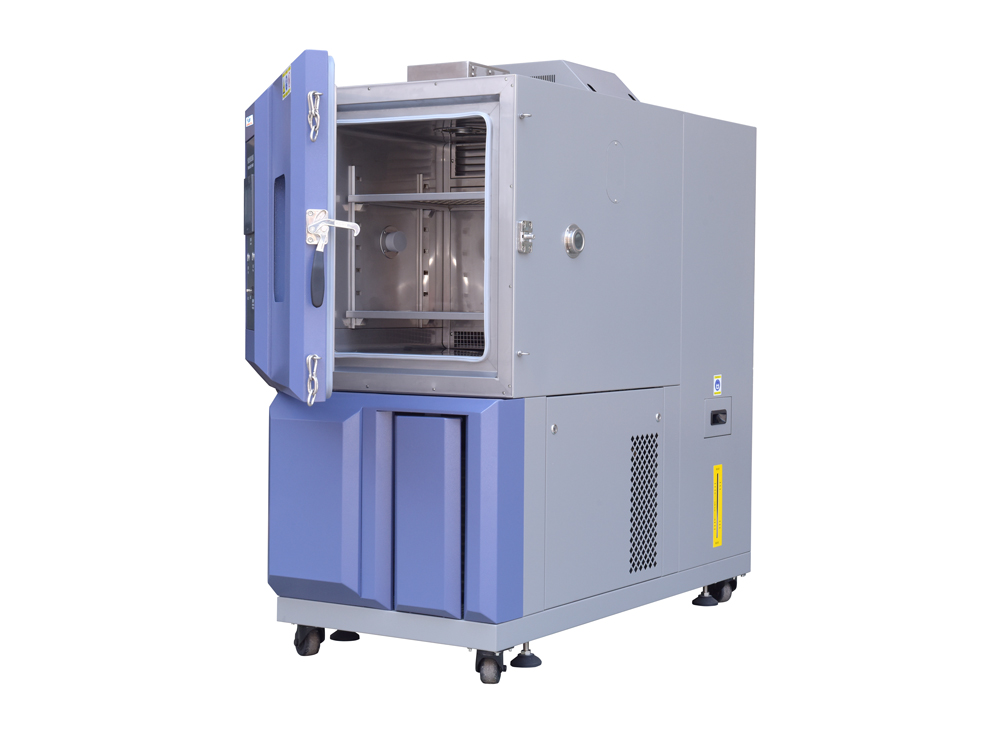

锂电池防爆恒温恒湿试验箱简介

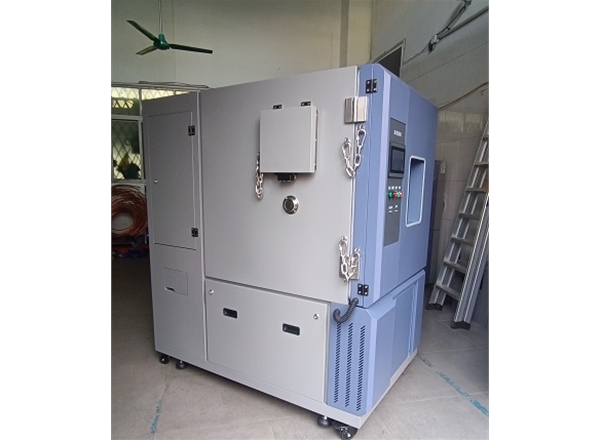

锂电池防爆恒温恒湿试验箱由冷冻系统、加热系统、控制系统、内部循环系统、防爆系统等多部分构成；锂电池防爆恒温恒湿试验箱采用一箱一体设计，高温，湿度，低温一次性在测试箱内完成；锂电池防爆恒温恒湿试验箱的门均加装防爆链，当电池爆炸造成极大的冲击力将设备门冲开时，防爆链起到缓冲作用，防止门完全打开或者冲掉飞出，以防止造成二次伤害；门上可视窗是三层防结霜钢化防爆玻璃，并加装有不锈钢网防爆；箱体正上方有一个自动防爆泄压防爆窗，当电池爆炸时可以瞬间释放大部分冲击力，确保人和设备的安全！

防爆恒温恒湿试验箱适合测试

锂离子、镍氢、镍镉、铅酸、金属氢化物镍等多种类型的单体电池和电池组，依据标准GB8897.4-200（idt IEC60086-4：2000）《原电池第4部分：锂电池的安全要求》、GB8897.5-2006（idt IEC60086-5：2005）《原电池第5部分：水溶液电解质电池的安全要求》、IEC 62133：2002《碱性或其它非酸性电解液二次单体电池和电池组便携式密封二次单体电池和电池组的安全要求》、IEC61951-1：2003《含碱性或其它非酸性电解质的便携式密封可再充电电池和电池组第1部分:镍镉电池》、IEC61951-2:2003《含碱性或其它非酸性电解质的便携式密封可再充电电池和电池组第2部分:镍金属氢化物》、IEC 61960：2003《碱性或其它非酸性电解液二次单体电池和电池组便携式二次锂单体电池和电池组》、UL 1642：2006《锂蓄电池组》进行热滥用（极高温）和热冲击试验项目。

产品名称

锂电池防爆恒温恒湿试验箱（可根据产品尺寸设计测试箱尺寸）

防爆恒温恒湿试验箱型号

ZK-TH-80L

ZK-TH-150L

ZK-TH-225L

防爆恒温恒湿试验箱内箱尺寸
W*H*D（MM）

400*500*400

500*600*500

600*750*600

防爆恒温恒湿试验箱外箱尺寸
W*H*D（MM）约

650*1650*1050

800*1650*1100

850*1750*1200

防爆恒温恒湿试验箱温度范围

0~150℃  、  -20~150℃ 、   -40~150℃、  -60~150℃、 -70~150℃

防爆恒温恒湿试验箱湿度范围

20-98%RH

温度波动度

±0.5℃

升温时间

+25℃→+85℃  常温到85℃约需20分钟

降温时间

+25℃→-40℃  常温到－40℃约需55分钟  空载

湿度波动度

±2%

湿度偏差

±2.0%RH

防爆恒温恒湿试验箱湿度范围

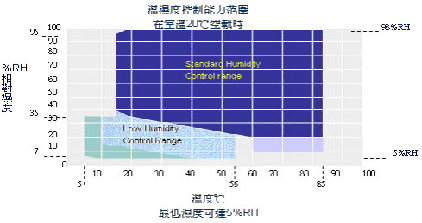

（20～95）%RH（参照温湿度可控制范围图，无有源湿、热负载）

防爆恒温恒湿试验箱测试环境条件
测试方法

环境温度为+25℃、相对湿度≤85%、试验箱内无试样条件下
GB/T 5170.2-1996 温度试验设备,
GB/T2423.2-2008(IEC60068-2-2:2007)高温试验方法Bb
GJB150.3-1986 高温试验
GB/T2423.1-2008(IEC60068-2-1:2007)低温试验方法Ab
GJB150.4-1986 低温试验
GJB150.9-1986 热试验
GB/T2423.3-2006(IEC60068-2-78:2007)恒定湿热试验方法Cab
GB/T2423.4-2008(IEC60068-2-30:2005)交变湿热试验方法Db

防爆恒温恒湿试验箱控制系统

控制器

5.7吋真彩触摸薄屏、温（湿）度控制显示屏、设备累时器（0～99999小时、不可复零）、超温保护设定装置、急停开关、运行指示灯、故障指示灯、蜂鸣器、USB接口，具备USB功能可下载曲线及数据。

显示器

5.7英寸全真彩触摸屏

运行设定方式

触摸屏中英文输入设定

显示分辨率

温度：0.1℃，时间：0.1min，湿度：0.1％RH

控制方式

BTC平衡调温控制方式+ DCC(智能冷量控制) +DEC(智能电气控制)(温度试验设备)

记录功能

带实时曲线，可实时查看，跟踪，记录

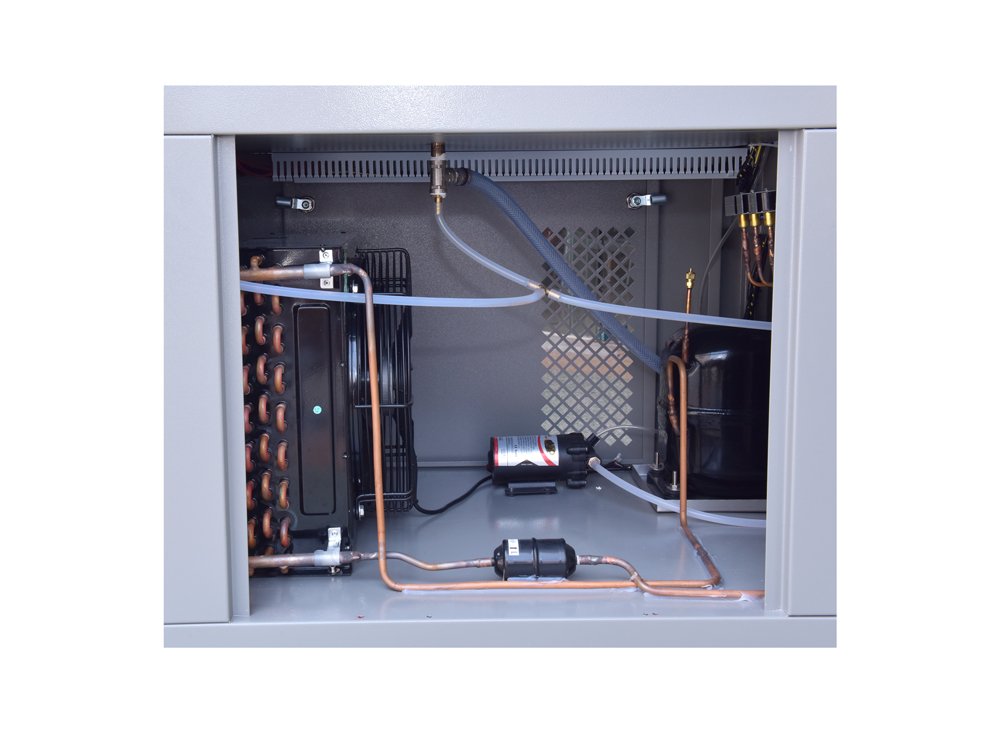

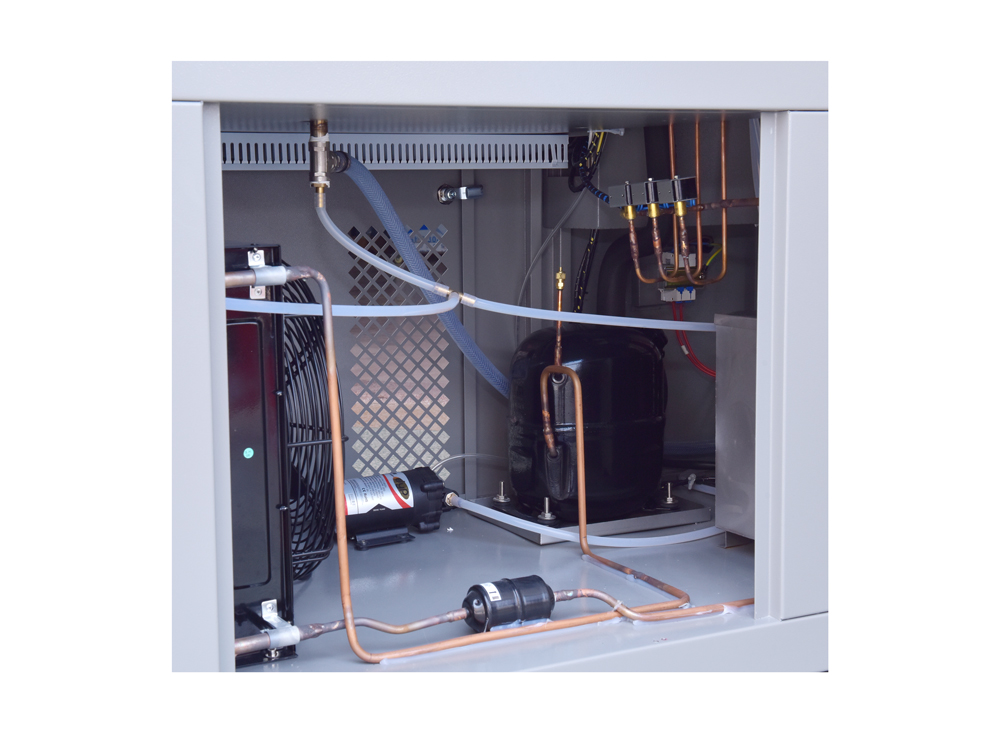

防爆恒温恒湿试验箱制冷系统

压缩机

原装法国“泰康”全封闭式压缩机

蒸发器

采用优质铜管带翅片式高效能换热器

冷凝方式

风冷

制冷控制

采用进口丹麦丹佛斯电子热力膨胀阀

防爆恒温恒湿试验箱结构及部件

外箱材质

拉丝处理不锈钢304或A3钢板静电喷涂

内箱材质

采用镜面不锈钢板SUS﹟304

绝热材料

硬质聚氨酯泡沫

安全防护

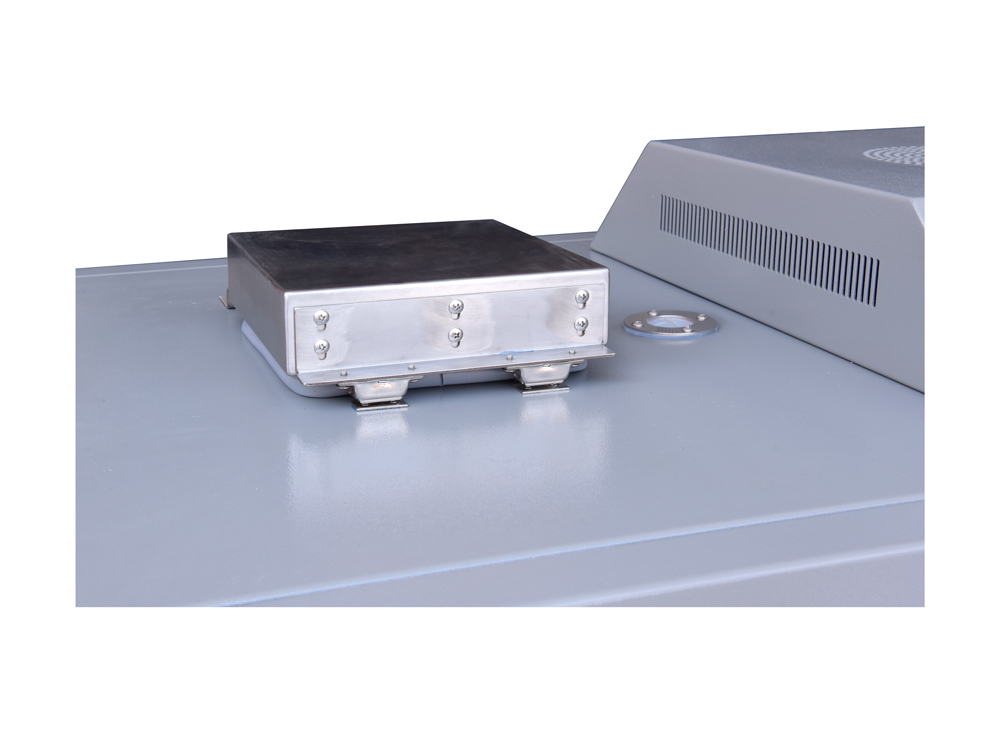

箱体正上方有一个自动防爆泄压装置：防爆窗。

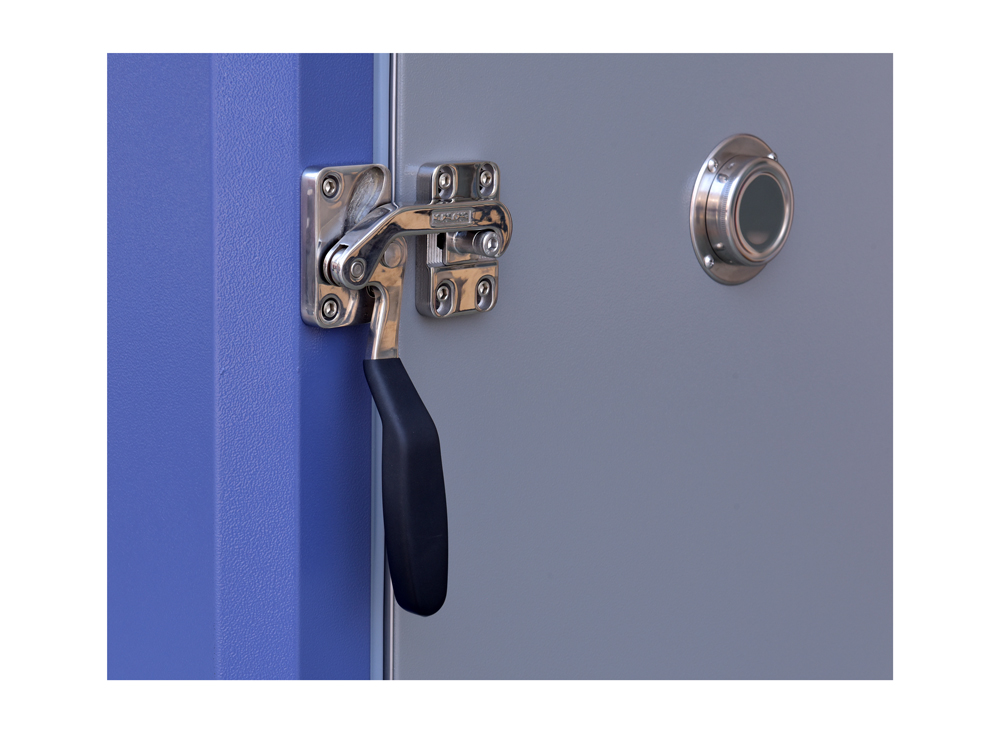

门框结构

门上装4条防爆链，采用耐高温密封硅胶条，密封性能好，平面，美观。带防汗装置。

可视窗

门上带可视窗，三层防结霜钢化防爆玻璃，并加装有不锈钢网防爆

底板结构

采用槽钢加不锈钢板全焊接制作，承重能力强；无振动，防腐蚀性能佳。

标准配置

测试孔，观察窗，视窗灯，试样架

选配件

控制软件，232通讯接口。

安全保护

防干烧保护，压缩机超压保护，过载保护，缺水异常，超温保护。

电源电压

AC220V 单相三线制  或AC380V 三相五线制

防爆恒温恒湿试验箱保护装置

压缩机过热、压缩机过流、压缩机超压、可调式超温保护装置、空气调节通道极限超温、风机电机过热、总电源相序和缺相保护、漏电保护、加热管无风干烧保护、过载及短路保护、断电保护

重量

约250㎏

约280㎏

约300㎏
