应

用

领

域

本产品是根据用户要求，参照GB2423[1].02高温试验方法、GB2423[1].01低温试验方法、GB2423[1].03恒定湿热试验方法、GB2423[1].04交变湿热试验方法相应技术条件制造。主要为航天、航空、石油、化工、军事、汽车（摩托车）、船舶、电子、通讯等科研及生产单位提供温湿度变化环境，供用户对整机（或部件）、电器、仪器、材料等作温湿度试验，以便考核试品的适应性或对试品的行为作出评价。是新产品研制、样机试验、产品合格鉴定试验全过程必不可少的重要试验手段。

产品名称

产品型号

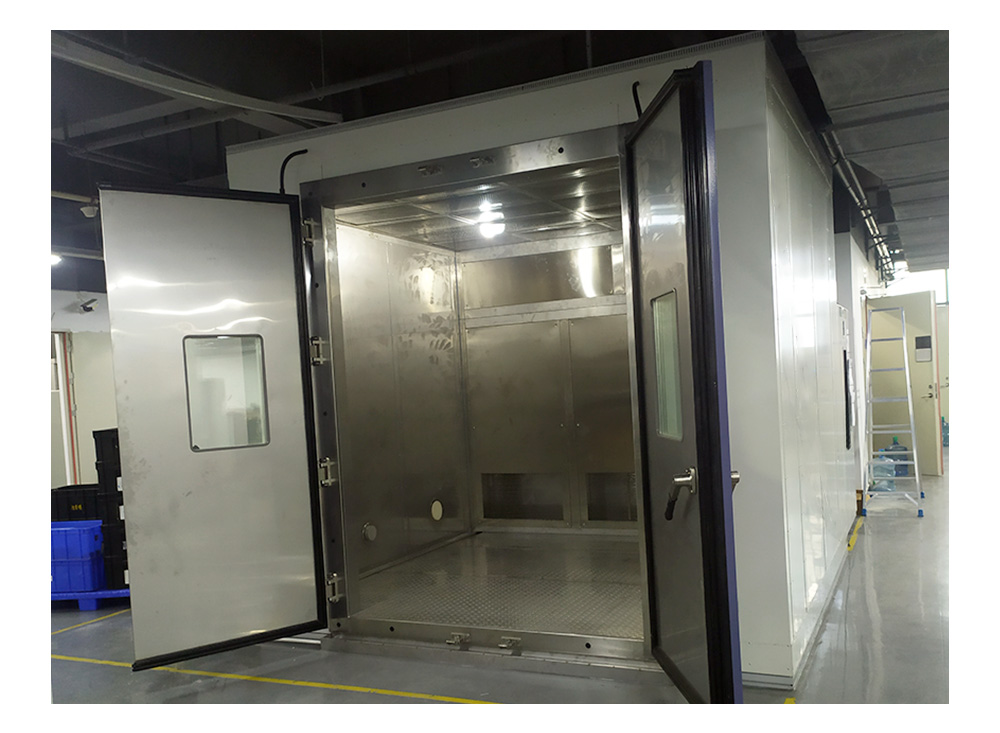

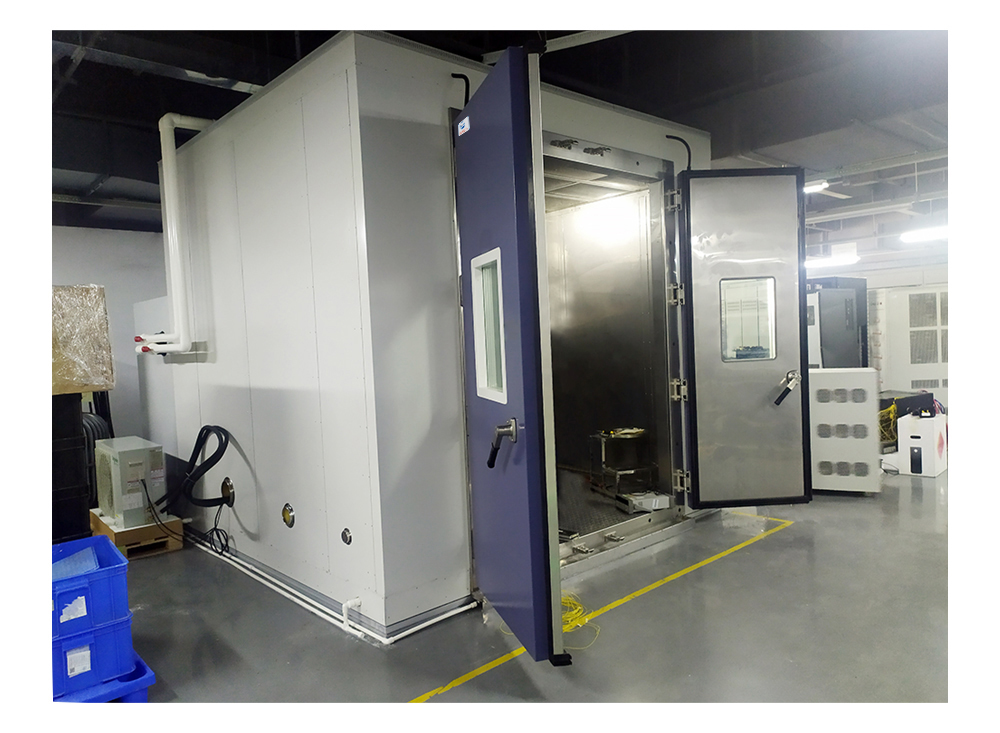

（步入式恒温恒湿试验室）又称：步入式试验室,高温试验室,高低温试验室,步入式老化房,恒温试验室,步入式恒温恒湿试验箱,步入式恒温恒湿房，步入式恒温恒湿室，老化房

（ZK-TH-31500L）

1. 步入式恒温恒湿室试样限制

本试验设备禁止：

易燃、易爆、易挥发性物质试样的试验或储存

腐蚀性物质试样的试验或储存

生物试样的试验或储存

强电磁发射源试样的试验或储存

放射性物质试样的试验或储存

剧毒物质试样的试验或储存

试验或储存过程中可能产生易燃、爆炸、挥发、剧毒、腐蚀及放射性物质的试样的试验或储存

2. 步入式恒温恒湿室容积、尺寸

2.1. 标称内容积

（31.5 ）m³          可根据要求定做

2.2. 内箱 尺寸

宽(350 )CM × 高(300 )CM × 深( 300)CM

2.3. 外型 尺寸

宽( 380)CM × 高(370 )CM × 深(510 )CM

3. 步入式恒温恒湿室性能

3.1. 测试环境条件

环境温度为+5~+30℃、相对湿度≤85%、试验箱内无试样条件下

3.2. 测试 方法

GB/T 5170.2-2008 温度试验设备

GB/T 5170.5-2008 湿热试验设备

3.3. 温度 范围

-40 ℃～+85℃

3.4. 控制 精度

温度：±0.2℃   湿度：±2.5%

（指控制器设定值和控制器实测值之差）

3.5. 温度波动度

≤0.5℃（温度波动度为中心点实测最高温度和最低温度之差的一半）

3.6. 温度 误差

≤±1℃（工作室温度控制器显示值的平均温度减去中心点实测的平均温度）

3.7. 温度均匀度

≤2.0℃（温度均匀度为每次测试中实测最高温度和最低温度之差的算术平均值）

3.8. 升温 时间

2℃/min（非线性空载）

3.9. 降温 时间

0.75~1℃/min（非线性空载）

3.10. 湿度范围

（30～98）%RH（参照温湿度可控制范围图，无有源湿、热负载）

温湿度可控制范围图

3.11. 相对湿度误差

±2.5%RH

3.12. 工作噪音

A声级≤70dB(A)

(在环温25℃，回声少的隔音室内测得；采用A计权，测试8个点的平均值；各测试点水平离噪音源1米、高度离地面1米)

3.13. 满足试验方法

GB/T2423.1-2008(IEC60068-2-1:2007) 低温试验方法 Ab

GB/T2423.2-2008(IEC60068-2-2:2007) 高温试验方法Bb

GJB150.4-1986   低温试验

GJB150.3-1986   高温试验

GB/T2423.3-2006(IEC60068-2-78:2007)恒定湿热试验方法Cab

GB/T2423.4-2008(IEC60068-2-30:2005) 交变湿热试验方法Db

GJB150.9-1986   湿热试验（图1、图2）

（每立方米负载不大于35kg/m3钢的热容量，湿热试验时无有源湿、热负载）

4.步入式恒温恒湿室 结构特征

4.1. 保温围护结构

1.外壁材料：优质彩钢板

2.内壁材料：优质SUS＃304不锈钢板

3.箱体保温材料：硬质聚氨酯泡沫+玻璃纤维（100mm厚）

4.2. 空气调节通道

1. 采多翼离心式循环风扇，加强轴心加耐高低温之旋转叶片铝合金制成，以达强制对流。

2. 送风方式；顶部水平送风。

3. 防护网回风口。

4.3. 试验箱配置

1.观察窗：透明电热膜中空钢化玻璃2个（位于门上）

2.引线孔：φ100mm 1个+φ50mm 1个（位于箱体左侧）

3.室内照明灯(高效长寿节能灯)

4.上位机通讯软件光盘、U盘接口、RS23通讯接口.通讯线缆1条

4.4. 门

双开铰链门，配观察窗、照明灯、窗框/门框防凝露电热装置，门洞尺寸：（宽2x高2.5）M

4.5. 控制面板

控制器显示屏、U盘接口、RS232电脑通讯接口、电源开关、状态指示灯及声光报警装置

机械室

制冷机组、接水盘、排水孔

冷凝器、板式换热器、运风马达

冷冻系统安全防护装置

配电控制柜

IO板、机床变压器、镇流器、中间继电器、时间继电器、固态继电器、交流接触器、热继电器、保险丝、欠逆相继电器、漏电保护开关

加热器

1.镍铬合金电热丝式加热器

2.加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器）

加湿器

1.外置可拆卸锅炉加湿方法

2.不锈钢铠装加湿器

3.加湿器控制方式：无触点等周期脉冲调宽，SSR（固态继电器）

4.水位控制装置，加湿器防干烧装置，沉淀物收集装置，液位观察窗

步入式恒温恒湿室制冷系统

工作方式

采用二元复叠制冷方式

制冷压缩机

半封闭低噪音活塞式压缩机

蒸发器

外翅片内螺纹管式换热器

冷凝器

水冷式：壳管式换热器

节流装置

膨胀阀+毛细管

电气控制系统

控制器

5.7英寸彩色触摸控制器

通讯功能

U盘接口、RS-232接口、随机赠送电脑通讯软件

曲线记录功能

具有带电池保护的RAM，可保存设备的设定值、采样值及采样时刻的时间；最大记录时间为180天(当采样周期为60S时)

附属功能

1.故障报警及原因、处理提示功能

2.断电保护功能

3.上下限温度保护功能

4.日历定时功能(自动启动及自动停止运行)

步入式恒温恒湿室湿热系统供水

供水方式

电磁阀+水位开关自动控制

供水装置

自来水自动过滤装置，缺水时设备自动补水

步入式恒温恒湿室安全保护装置

制冷系统

1.压缩机过热保护

2.压缩机过流保护

3.压缩机高低压保护

4.压缩机油压保护

5.供液温度超温保护

6.超高压泄压防护

7.水塔电机过流保护

加湿系统

（仅湿热型）

1.加湿热管干烧保护

2.水位异常保护

3.供水超时保护

试验箱

1.可调式超温保护

2.空气调节通道极限超温保护

3.风机电机过热保护

其它

1.总电源相序和缺相保护

2.过载及短路保护
