第一部份：锂电池充氮防爆恒温试验箱系统组成整体概述

锂电池充氮防爆恒温试验箱简介

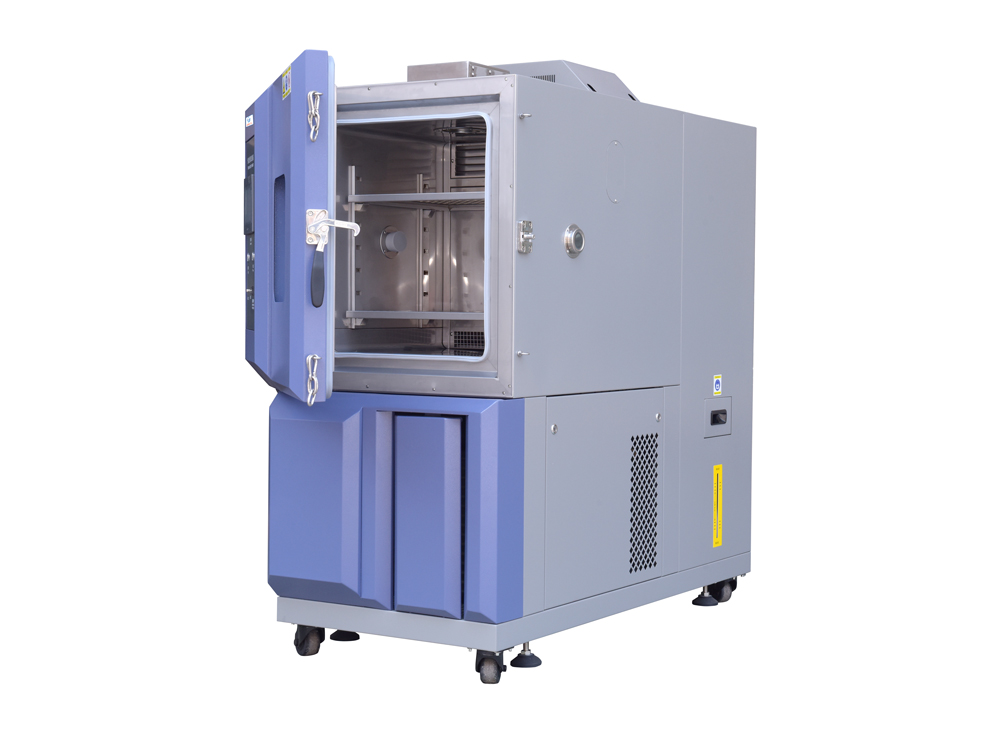

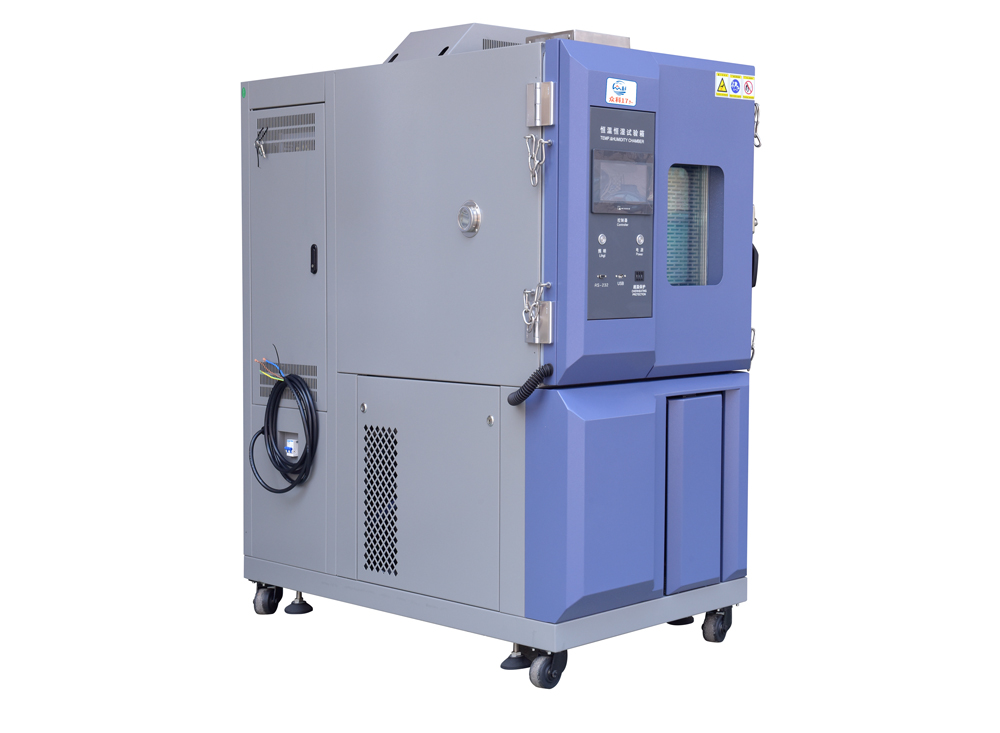

锂电池充氮防爆恒温试验箱由冷冻系统、加热系统、控制系统、内部循环系统、防爆系统、充氮系统、灭火系统等多部分构成；锂电池充氮防爆恒温试验箱采用一箱一体设计，高温，低温一次性在测试箱内完成；锂电池充氮防爆恒温试验箱的门均加装防爆链，当电池爆炸造成极大的冲击力将设备门冲开时，防爆链起到缓冲作用，防止门完全打开或者冲掉飞出，以防止造成二次伤害；门上可视窗是三层防结霜钢化防爆玻璃，并加装有不锈钢网防爆；箱体正上方有一个自动防爆泄压防爆窗，当电池爆炸时可以瞬间释放大部分冲击力，确保人和设备的安全！

锂电池充氮防爆恒温实验箱内的智能烟雾传感器提供信号给智能控制器，控制器打开灭火器电磁阀扑灭燃烧火源。

锂电池充氮防爆恒温试验箱适合测试

锂电池充氮防爆恒温试验箱适合测试锂离子、镍氢、镍镉、铅酸、金属氢化物镍等多种类型的单体电池和电池组，依据标准GB8897.4-200（idt IEC60086-4：2000）《原电池第4部分：锂电池的安全要求》、GB8897.5-2006（idt IEC60086-5：2005）《原电池第5部分：水溶液电解质电池的安全要求》、IEC 62133：2002《碱性或其它非酸性电解液二次单体电池和电池组便携式密封二次单体电池和电池组的安全要求》、IEC61951-1：2003《含碱性或其它非酸性电解质的便携式密封可再充电电池和电池组第1部分:镍镉电池》、IEC61951-2:2003《含碱性或其它非酸性电解质的便携式密封可再充电电池和电池组第2部分:镍金属氢化物》、IEC 61960：2003《碱性或其它非酸性电解液二次单体电池和电池组便携式二次锂单体电池和电池组》、UL 1642：2006《锂蓄电池组》进行热滥用（极高温）和热冲击试验项目。

第二部份：锂电池充氮防爆恒温试验箱主要技术指标

1、工作室尺寸（400*400*500）（宽×深×高）MM

2、外形尺寸：约700*1330*1530(宽×深×高）MM

3、温度范围：-70℃ ～ +150℃；

4、温度波动度：≤±0.5℃；

5、温度均匀度：≤2℃；

6、温度偏差：≤±2℃；

注：以上指标均在环境温度≤25℃，常压，空载、无负荷条件下、距箱体内壁1/6空间内测试测得；

7、功率：整机峰值约5.5Kw；

8、电源：220V±10%V；50Hz；

第三部分 锂电池充氮防爆恒温试验箱设计制造方案说明

                锂电池充氮防爆恒温试验箱箱体：

一、结构形式：

整体式结构，即试验箱体、制冷系统、加热系统、空气调节系统、电器控制柜、安全系统、烟雾监测系统、充氮系统、灭火系统、制冷机组为一整体，制冷机组位于试验箱体下面，电器控制部份置于试验箱的后侧，便于保养操作。

二、箱体：

1、箱体正上方有一个防爆泄压口。

2、工作室一端的风道夹层内，分布加热、制冷蒸发器、鼓风电机、风叶等装置；

3、试验箱侧面设有电缆穿线孔1个，尺寸为ф50mm ;（可选大小）

4、试验箱工作室采用1mm厚SUS304不锈钢板制造，箱体外壳采用1mm厚优质冷轧钢板静电喷涂制作而成。（颜色可选）

5、保温材料采用聚胺酯发泡，厚度100mm，保温效果良好，试验箱外表面不结霜，不凝露。

6、工作室配备两层可调节高度的不锈钢条形搁板；

7、箱体设有冷凝水排水口和平衡口。

三、门：

独立的单开门，门上装4条防爆链，采用耐高温密封硅胶条，密封性能好，平面，美观。带防汗装置。

四、观察、照明装置：

试验箱门上带可视窗，三层防结霜钢化防爆玻璃，并加装不锈钢有防爆网。试验箱门上安装一个照明灯。

锂电池充氮防爆恒温试验箱制冷系统：

一、制冷原理：

制冷部份是设备产生冷源的主要部份，为设备的降温、低温和恒温等提供所需的冷量，根据设备的试验状态不同，制冷系统自动开启，为相应试验过程提供冷量，从而达到满足设备的性能指标的目的。

制冷系统的设计应用能量调节技术，一种行之有效的处理方式既能保证在制冷机组正常运行的情况下又能对制冷系统的能耗及制冷量进行调节，使制冷系统的运行费用和故障率下降到较为经济的状态。

二、制冷系统组件：

1、压缩机：制冷系统的核心是压缩机，此方案我们采用全封闭压缩机，组成一套制冷系统，以保证工作室的降温要求。制冷系统包含一个高压制冷循环和一个低压制冷循环，其连接容器为蒸发器，蒸发冷凝器的功能为将低压循环的蒸发器作为高压循环的冷凝器之用。

2、制冷蒸发器：蒸发器位于试验箱一端的风道夹层内，由鼓风电机强制通风，快速换热。

3、能量调节措施：在保证试验箱主要技术指标的前提下，根据不同的降温速度和温度范围对系统的制冷能力进行调节是不可缺少的，为此我们除前述考虑采用的相应增设其能量调节措施，如蒸发温度调节、能量调节、热气旁通能量调节以确保在满足主要技术指标的前提下，降低设备能耗。

4、低温管路：低温管路采用优质无氧铜管、充氮焊接以及专门的走管工艺等，优质无氧铜管充氮焊接传统方式采用普通铜管，直接焊接方式，易使铜管内壁产生氧化物，造成制冷系统堵塞，使试验箱不降温或降温慢），工艺以确保焊接质量。

5、制冷系统冷却方式：风冷；

6、制冷剂：R507a；

                           锂电池充氮防爆恒温试验箱加热系统：

连续PID调节，使用SSR固态继电器作为加热执行器，安全可靠，具有单独的超温保护系统。

                        锂电池充氮防爆恒温试验箱安全系统

试验箱的门均加装防爆链，当电池爆炸产生巨大的冲击波将设备门冲开时，防爆链起到缓冲作用，防止试验箱的门完全打开或飞出，造成人员和设备伤害；门上可视窗是三层防结霜钢化防爆玻璃，并加装有不锈钢防爆网；箱体正上方装有自动防爆泄压口，当电池爆炸时可以瞬间释放大部分冲击力，确保人和设备的安全！

锂电池充氮防爆恒温试验箱烟雾监测系统

实验箱内装有智能烟雾传感器，时时监测电池有起火燃烧。

                  锂电池充氮防爆恒温试验箱充氮系统

充氮系统是由流量计，电磁阀，高压连接软管组成。

锂电池充氮防爆恒温试验箱灭火系统

灭火系统由一只净含量4KG的干粉灭火器，高灵敏的电磁阀，导管等组成，当电池发生起火燃烧时，由实验箱内的智能烟雾传感器提供信号给智能控制器，控制器打开灭火器电磁阀扑灭燃烧火源。

    锂电池充氮防爆恒温试验箱风道系统：

为保证较高的均匀度指标，试验箱设有内部循环送风系统；工作室一端的风道夹层内，分布加热器、制冷蒸发器、风叶等装置；用风机使箱内空气循环，当风机高速旋转时，将工作室中空气从下部吸入风道内，经加热、制冷后从风道上方吹出，在工作室中与试品热交换后的空气再被吸入风道内，反复循环，从而达到温度设定要求。

锂电池充氮防爆恒温试验箱控制系统：

控制系统组成：

1温度测量：Pt100铂电阻；

2控制装置：可编程智能控制器。可显示设定参数，时间，加热器等工作状态，同时具有试验自动运行及PID参数自整定功能。 仅需设定温度就可实现制冷机的自动运行功能。控制系统使用智能化控制软件系统，具备自动组合制冷，加热等子系统的工况，从而保证在整个温度范围的高精度控制，达到节能降耗的目的。完善的检测装置能自动进行详细的故障显示，报警，如当试验箱发生异常时，控制器自动显示故障状态。

3屏幕显示：设定温度；实测温度；加热、、时间、温度曲线等工作状态以及各种报警指示。

4设定精度：温度：0.1℃

5程序容量：100条，程序总段数1000段，程序单步最大时间：99小时59分钟；程序可循环，程序之间可链接；

6、运行方式：恒定运行，程序运行；

                             锂电池充氮防爆恒温试验箱设备保护装置：

1.工作室超温保护；

2.风机过载保护；

3.加热器短路保护；

4.漏电保护

5.压缩机过载保护；

6.压缩机超压保护；

第四部份：安锂电池充氮防爆恒温试验箱装使用条件

一．设备周围环境条件

1.环境温度：5—35℃

2.环境湿度：≤85%R.H

3.保证性能的环境条件：（确保降温速率及极限温度）

4 .大气压力：86 ～ 106KPa；

5 .空气质量：无高浓度粉尘及腐蚀性气体，无易燃易爆气体；

6 .地面要求：平整，无强振动；

7. 空间条件： 为了安装，调试，操作，维修方便，请按下列要求的空间位置来摆放设备。

8. 试验箱体距房间四周至少应留有不小于200mm空间；

9. 设备开箱门处应留有箱门正常开关的空间；

10. 设备供电条件

11.频率及误差：50±0.5Hz；

12. 电压及误差：AC 220V±10%V；
