产  品  特  点

1、试验系统结构设计先进合理，符合：国家标准 GB/T17657-2013 人造板及饰面人造板理化性能 试验方法、GB/T16422.2、SAEJ2527、SAEJ2412、ISO4892、ISO 11341、AATCC 、ASTMG155、TM16、 ASTM、C1442。

2、该试验箱主要功能元器件均采用世界名牌配置（含金量高）、技术原理先进可靠、噪音与节能 得到最佳控制——其性能可替代国外同类产品。

3、零部件的配套与组装匹配性好， 主要功能元器件均采用具有国际先进水平的原装进口件，提高 了产品的安全性和可靠性，能保证用户长时间、高频率的使用要求。

产  品  用  途

本产品是以氙弧灯为光源，模拟和强化耐候性加速老化的试验设备，以快速获得近大气老化的试 验结果，用来评价材料的耐侯性。耐候试验是科研生产过程中筛选配方优化产品组成的重要手段， 也是产品质量检验的一项重要内容应用材料如涂料、塑胶、铝塑板、以及汽车安全玻璃等产品标 准均要求做耐候性试验。

造成材料老化的主要因素是阳光和潮湿。耐候试验箱可以模拟由阳光、雨水和露水造成的危 害。耐候试验箱利用氙灯模拟阳光照射的效果，利用冷凝湿气模拟雨水和露水，被测材料放置在 一定温度下的光照和潮气交替的循环程序中进行测试，用数天或数周的时间即可重现户外数月乃 至数年出现的危害。人工加速老化试验数据可以帮助选择新材料，改造现有材料，以及评价配方 的变化是如何影响产品的耐久性的。

一、产品名称：

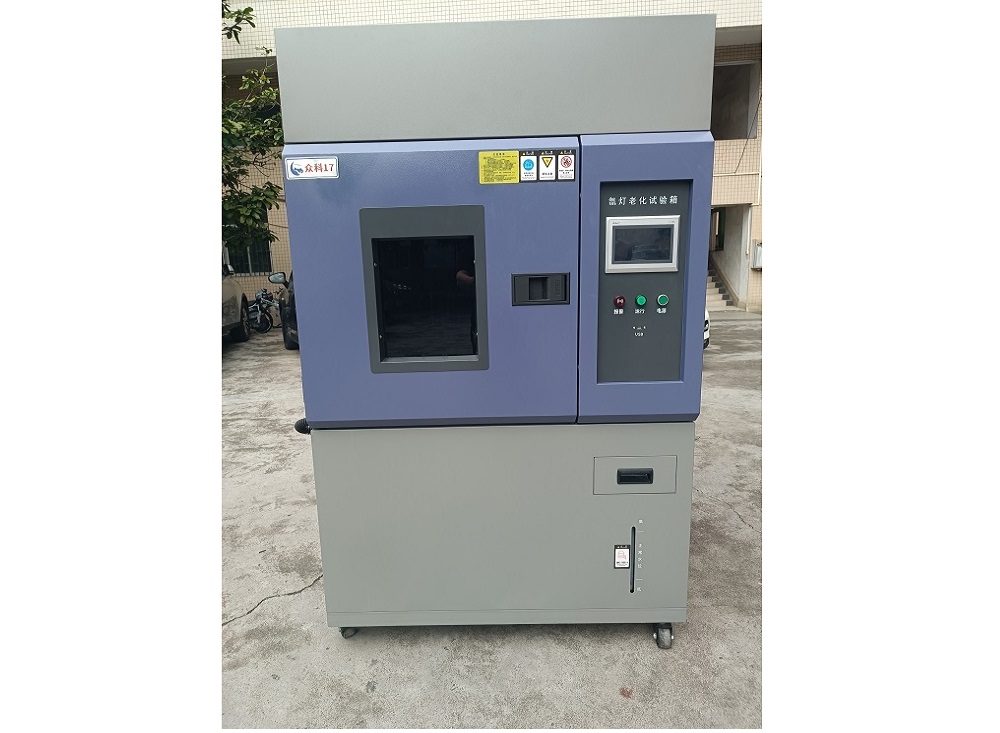

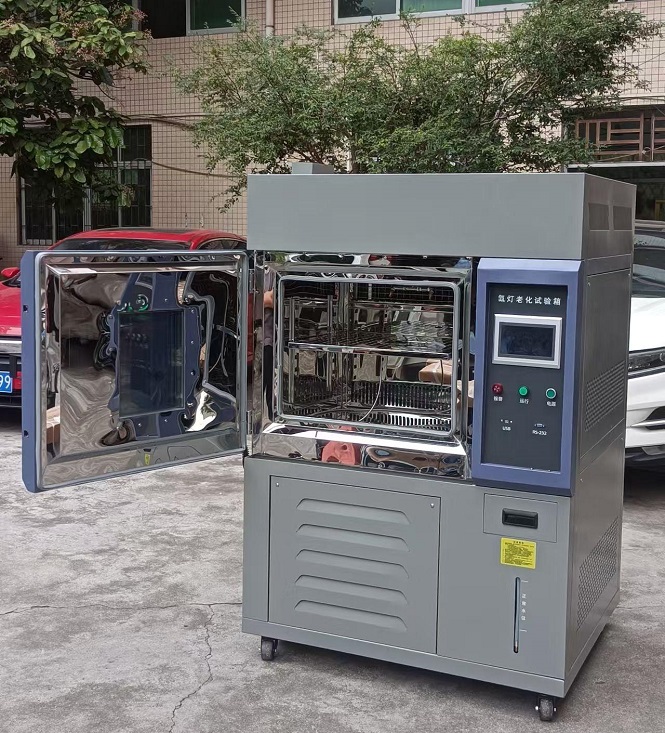

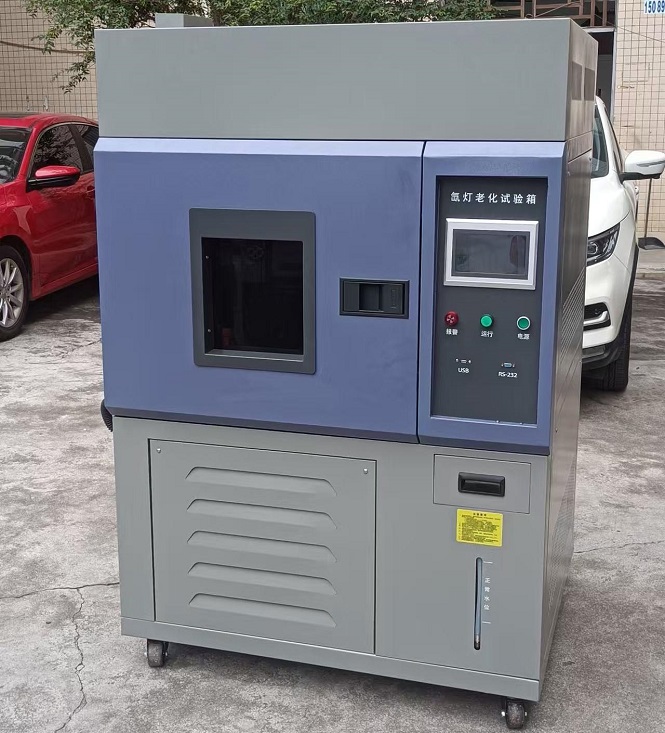

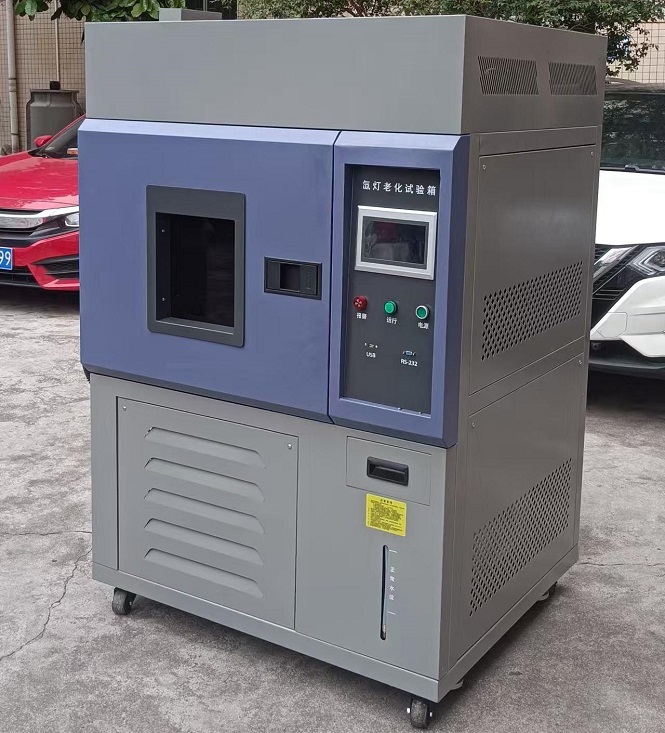

可程式氙灯耐候老化试验机（风冷型）

二、容积、尺寸和重量：

2.1 标称内容积

150L

2.2 测试区内箱尺寸

500x600x500mm(WXHXD)

2.3 整机外型尺寸

1100x1850x1250mm(WXDXH)

2.3 重     量

350KG

三、性能：

3.1 测试环境条件

环境温度为-10~+28℃、相对湿度≤85%

3.2 测试方法

国家标准 GB/T17657-2013 人造板及饰面人造板理化性能试验方法、GB/T16422.2 美国标准 AATCC  SAEJ2527  TM16  ASTM  C1442 ASTMG155

3.3 氙灯功率

长弧氙灯，2.5KW X 1 支 GB/T17657-2013

3.5 氙灯波长

最大限度的再现太阳光的老化机理，可 设定将被测样品连续 24 小时暴露在相当 于夏天正午时光照环境中，与户外实际 环境相比，其平均光照强度更强， 日均 暴露时间更长，从而可以很快得出测试 结果。

3.6 辐照强度

300-400nm 波段  60w/M2 340波段0.5W/M2     420波段1.2W/M2

3.7 显示的精度

±0.01W/M2

3.8 辐照强度调节

微电脑+PID+数字电源+氙灯无极调节

3.9 辐照强度测量

带太阳眼，自动测控。（S1 型高纯度石 英透光片、镀金硅耐腐蚀反射镜、高温 线性感光元器件，确保测量精度且不受 高低温变化所影响。）

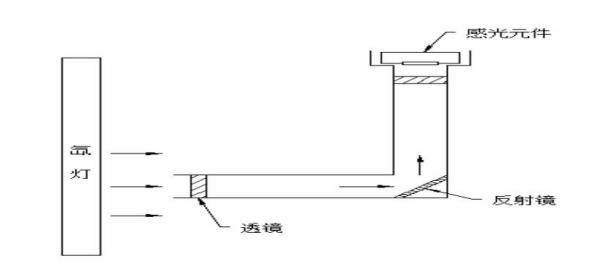

太阳眼测量原理

3.10  滤光器

1.S1 高纯度石英玻璃，使试样上的辐照度的光谱止值与地面日光的值相近；

2.模块化设计，可根据测试空间优化组合；

3.根据环境的不同，可选择模拟 直射太阳光或窗玻璃透射太阳光

3.11 黑板温度范围

RT+10℃~120℃ 与辐照强度和箱内温度相互影响

3.12 光照温度

35℃~65℃ 可调

3.13 黑暗温度

10℃~50℃ 可调

3.14 温度波动度

±0.5℃

3.15 温度均匀度

≤±2℃

3.16 湿度范围

30%～98%可调

3.17 湿度度偏差

+2%R.H-3%R.H

3.18 暗周期、 辐照周期

0～9999H 可调

3.19 喷水孔径

0.8mm

3.20 喷淋时间

0～9999min 可调

3.21 降雨周期

1～240 分钟，间隔（断）可调

3.22 喷水周期(喷水 时间/不喷水时间)

18min/102min 或 12min/48min

3.23 喷水压力

0.12～0.15mpa

四、结构特征：

4.1 箱体结构

测试区、灯管维护区、仪表电控区、机房分区设计， 模块化组合，满足测试及维护 的人性化的操作，箱体底部采用高品质可固定式 PU 活动轮，便于客户移动。

4.2 箱体材质

1.外胆材料：优质彩钢板静电喷涂

2.内胆材料：优质耐热耐寒不锈钢板

4.3 测试箱门

单开铰门（面对箱体时，左铰链，右把手）硅橡胶紧迫密封装置

4.4 供水系统

抽屉式加水或连接水源后自动补水

4.5样品架

1.样品架为可上下调节的层架，可充分暴晒到每个试样，通过内外过滤模拟不同户外试验条件

2.高辐照强度控制：控制光辐照强度可达到 2 个太阳或高水平

3.光辐照度可调可控，并且稳定性好

4.相对湿度控制可控，能满足全球、严酷的试验方法

5.空气温度（DB）、黑板温度（BPT）、可切换控制

五、控制系统：

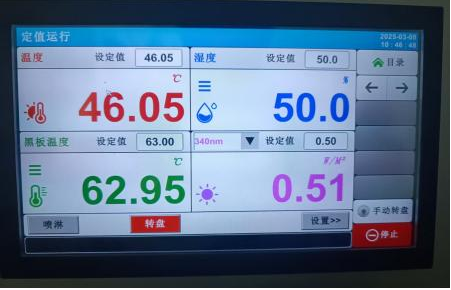

5.1 微电脑控制器

7 英寸，640×480 点阵，TFT 彩色 LCD 显示器

5.2 运行方式

支持程序方式、定值方式

5.3 设定方式

中英文菜单（可自由选择）触摸屏方式输入

5.4 程序容量

1.程序：最大 50 组

2.段数：最大段数 500 段

3.循环数：最大可无限循环

5.5 曲线记录功能

具有事带电池保护的 PAM，可保存设备的设定值、采样值及采样时刻的时间； 最大 记录时间为 180 天（当采样周期为60S）

六、光照系统：

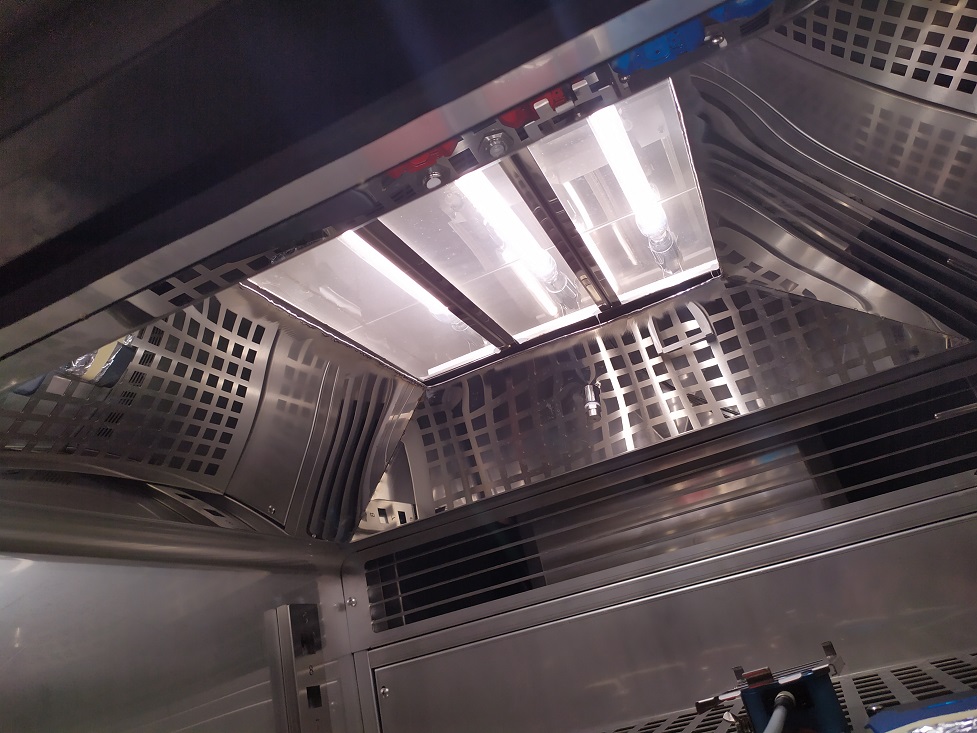

6.1 灯管

高效能专业人工小太阳，模拟太阳光全光谱值达 98%以上

6.2 触发器

专业的高压氙气灯触发器配合我公司专用的隔离器，增强触发能力，使循环触发 不灭灯

6.3 电源模块

数字化电源，控制精确，转换效率高效，使氙灯点亮后稳定如一

6.4 氙灯冷却

1.强力离心式鼓风机，为灯管提供良好的冷却环境，增强使用寿命

2.增设独立氙灯温度探头，预防异常情况，及时保护灯管

3.独特的氙灯冷却气流通道，排风阻力小、反光效率高

4.独立空间设计，更换灯管简单快捷、勿须专业人员即可操作

5.预留标准辐照探头接口，可按要求快速加装，升级方便

七、 加热系统：

7.1 加热器

1.镍铬合金电热丝式加热器

2.加热器控制方式：无触点等周期脉冲调宽，SSP（固态电器）

3.加热器功率：2.5KW

7.2 运风通道

1.采多翼离心式循环风扇，加强轴心加耐高低温之旋转叶片铝合金制成，以达强制 对流

2.FLOW THROW 送风方式；水平扩散垂直热交换弧形循环

3.可调式侧吹出风口及护纲回风口

4.设置有独立温度探头，预防温度失控

八、加湿系统：

九、制冷系统：

9.1 制冷压缩机

原装进口法国泰康全封闭式压缩机

9.2 蒸发器

外翅片内螺纹管式换热器（兼做除湿器）

9.3 冷凝器

风冷式：外翅片内螺纹管式换热器

9.4 制冷机控制方式

1. 控制系统根据试验条件自动调节制冷机运行最佳节能工况

2. 蒸发器制冷量由控制系统驱动电磁阀切换

3. 压缩机回气冷却回路

9.5 制 冷 剂

R507a

十、安全保护装置

10.1 光照系统

1.温度异常防护

2.安全功率范围限制

3.氙灯点火触发时间限制

4.风机冷却系统与灯联锁，如风机出现故障氙灯自动熄灭

10.2 制冷系统

1.压缩机过热保护

2.压缩机过流保护

3.压缩机超压保护

4.冷凝风机过热保护

10.3 加湿系统

1. 加湿热管干烧保护

2. 水位异常保护

3. 供水超时保护

10.4 试验箱

1. 可调式超温保护

2. 空气调节通道极限超温保护

3. 风机电机过热保护

10.5 其它

1.总电源相序和缺相保护（三相式电源适用）

2.过载及短路保护

3.箱体多次开门造成制冷系统故障报警保护

十一、其他配置：

11.1 电源线缆

AC380V 电源：五芯（三相四线+保护地线）电缆 1 条（约 4 米长）

11.2 总电源开关

NFB 断路器

11.3 安装场地

1.地面平整，通风良好

2.设备周围无强烈振动

3.设备周围无强电磁场影响

4.设备周围无易燃、易爆、腐蚀性物质和粉尘

5.设备周围留有适当的使用及维护空间

11.4 环境条件

1. 温度：5℃~28℃

2. 相对湿度：≤85%

3. 气压：86kPa～106kPa

11.5 自来水

流量≥200kg/h，压力 0.1MPa～0.25MPa

自来水符合 GB 5749-1985 生活饮用水卫生标准

13.4 供电条件

AC380V 电源要求：

1.三相四线+保护地线

2.电压范围：AC（380±10）V

3.频率允许波动范围：（50±0.5）Hz

4.保护地线接地电阻小于 4 Ω

5.要求用户在安装现场为设备配置相应容量的空气或动力开关， 并且此开关必须是独立供本设备使用

13.5 最大电流 最大功耗

45A

15KW (在环境温度+25℃、无试样、运行工况稳定一小时后测试获得的数据)
