型      号：

ZK-9K-512

工作室尺寸：

80×80×80（D×W×H）cm

外 形 尺寸：

约105×122×162（D×W×H）cm

试验台大小：

Φ40cm

样品架转速：

1～20r/min可调

样  品  架：

承重25kg

9K防水试验箱主要技术参数:

水温：

（80±5）℃

流量：

14  L/min～16  L/min

水压：

 8000  kPa～10 000  kPa

喷嘴角度：

以水平线为基准，逆时针 0º、30º、60º、90º

9K防水试验箱结构设计及配置

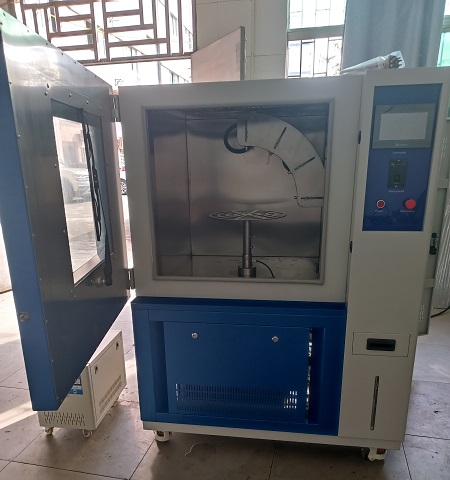

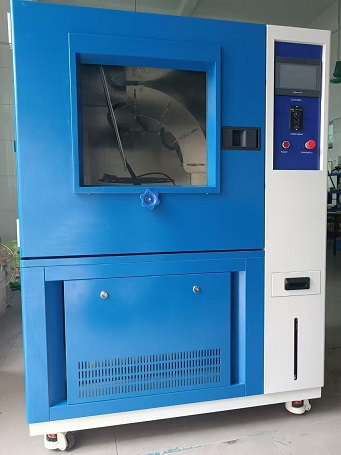

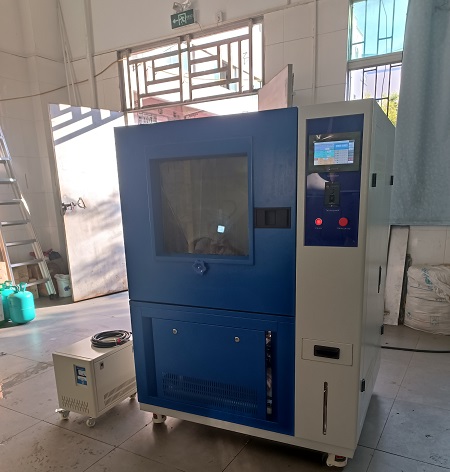

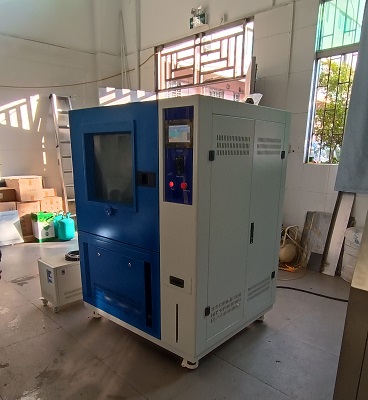

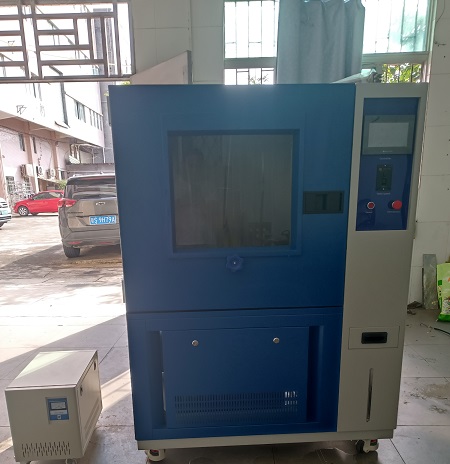

本防水试验设备整个箱体采用整体结构，分为上、下、右三部分，上部为工作室，下部为机械室，右侧是电器控制柜。选用优质材料，使用良好工艺加工成型，内外壳体都选用优质SUS304不锈钢板制作。室内的样品架及其它附件配件均为不锈钢材料制作，设计合理，经久耐用。高压喷水组件/工作旋转台/电气控制器部分组成

样品架设计载重25公斤，水平方向360度旋转。传动装置设计合理，制作精密，由良好的步进电机加减速机驱动，可直接在触摸屏仪表设定转速，由PLC控制器控制，操作简单，避免以往同类设备人工凭感觉调节的不精确性及烦琐。转盘配备一套电源供电系统，样品可以在转动的试验过程中通电：转盘下部装有导电滑环，试件可外接直流10A、10~24V的通电电源而不影响转盘转动，电压降<2V

设备配备有足够大的水箱以供喷水之用。吸水电机将水箱中的水压入管道，通过调节泄压水阀，保持规定的流量和压力从喷嘴喷出。水泵为高压柱塞泵，喷嘴为进口雾化扇形喷嘴

流量计：采用电磁流量计，由电磁流量传感器和电磁流量转换器组成，它基于法拉第电磁流感应原理工作，可以用来测量试验水流的流量，可以实现对流量的控制、调节、显示和积算。通过转换器输出4～20mADC信号，与中央控制器联接，受其控制，并显示。

控制器采用7寸液晶触摸屏控制器，PLC控制可分别对转盘转速、温度、通断电、水泵和试验时间进行控制；流量和压力直接在触摸屏上显示。
